363G sorozatú egykristályos szilícium egyflanges távközvetítő (pontosság akár 0,075%)
A folyadékszint és nyomás méréséhez a HART helybusz technológia segítségével további helyi információkat nyújthat a gyár teljesítményének javítása érd
A termék adatai
Teljesítménymutatók
Az általános teljesítmény a referenciapontosság, a környezeti hőmérséklet és a mérési statikus nyomás hatásai kombinált hibáján alapul.
Pontossági mutatók
± 0,2% FS (szokásos)
Konkrét teljesítménymutatók
(Nulló alapú mérési tartomány, hivatkozási feltételek, szilíciumolaj-töltés, 316 rozsdamentes acél szigetelő film, 4 ~ 20mA analóg kimenet, a digitális finomítási érték egyenlő a mérési beállítási pontjával.) )
Pontosság
(A hivatkozási pontosság magában foglalja a késleltetést, a terminálon alapuló linearitást, a beállítási képességet és az ismétlődést)
±0,2%-os mérési távolság
Ha kisebb, mint x
±[0.025+0.05
]%
]%x értéke
Csapítási idő állandó
A teljes csökkentési idő konstanta egyenlő az erősítő alkatrészeinek és a membrándoboz csökkentési idő konstantáinak összegével. Az erősítő alkatrészeinek csökkentési ideje 0 és 100 másodperc között állítható be.
Membrán doboz (szilíciumolaj)
Időállandó (másodperc) (az időállandó beállítható a helyszíni tényleges helyzetektől függően, ajánlott 1S)
A telepítési hely hatása
A beépítési pozíció változása párhuzamosan a membrán egyoldalával nem okoz nulla hajtási hatást, ha a beépítési pozíció és a membrán egyoldala 90 ° feletti változás, a 0,4 KPa tartományban a nulla hajtás nulla kiigazítással befolyásolható a mérési tartomány nélkül.
Az áram hatása
Kevesebb, mint ±0,005%/volt
Funkciós mutatók
Távolság és érzékelő határértékek

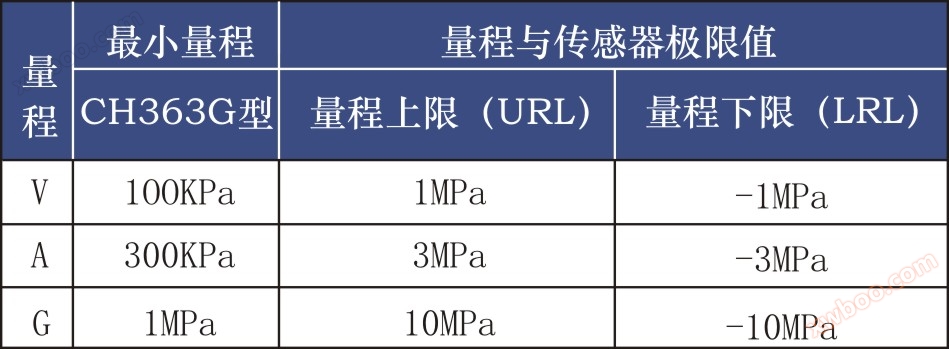

Táblázat 1.363G típusú mérési és érzékelő határértékek
Zero és mérték kiigazítási követelmények
A nulla pontok és a mérési értékek az 1. táblázatban meghatározott mérési határokon belül szabadon beállíthatók.
A mértéknek nagyobbnak vagy egyenlőnek kell lennie az 1. táblázatban meghatározott minimális mértéknek.
Alkalmazások
Folyadékok, gázok és gőz mérési lehetőségei
Kimenet
Második vezeték 4-20mA, a felhasználó választható lineáris. A digitális folyamatváltozók a 4-20mA jelre kerülnek felfedésre, és bármely HART protokollt használó gépre alkalmasak.
áramellátás
Külső erőforrásra van szükség. A szabványos adó (4-20mA) 14,5-45V DC-en működik üres terhelés esetén.
A körterhelés határa
A maximális áramkör ellenállást a külső áramellátási feszültség határozza meg, a kapcsolat a következő:
Megjegyzés: A háttérvilágítású kijelzővel rendelkező adók táplálkozási feszültségi tartománya 14,5-45V
Az adatadók sorozata 14,5-28V-os tápegységi feszültség tartománya
HART kommunikáció során a munkafeszültségnek 17,5 V-nál nagyobbnak kell lennie.
Statikus nyomás és maximális túlnyomás
A 363G típusú határérték 0 psia a flange névleges érték vagy érzékelő
A névleges nyomásérték kisebb.
Táblázat 2.363G típusú flang nyomása
Hiba módja
Kimeneti kód
Ha egy érzékelő vagy mikroprocesszor hibája diagnosztizálódik, az adó magas vagy alacsony riasztási jelet ad ki, hogy figyelmeztesse a felhasználót. A riasztási kimeneti értékek az adó gyári konfigurációjától függnek:
Lineáris kimenet: 3,8 <I <20,8
C4: I = 20,8 mA nagy hiba
CN: I = 3,8 mA alacsony hiba
Hőmérsékleti határ
Környezet
-20 ℃ - + 70 ℃ (általános)
-40 ℃ - + 85 ℃ (maximális)
-40 ℃ - + 85 ℃ (maximális)
tárolás
-46℃～110℃
Felületi felület: -40 ℃ ~ 85 ℃
folyamat
Nagyobb, mint és egyenlő légnyomással, lásd az alábbi táblázatot
3.363G táblázat A folyamat hőmérsékleti határai
Nedvességhatár
0-100% relatív páratartalom
Indítási idő
Az adó 2 másodpercen belül eléri a teljesítménymutatókat
Mechanikai tulajdonsági mutatók
Elektromos interfész
ANSI (amerikai szabvány) NPT1/2 (F) belső menet
ISO (nemzeti szabvány) M20 × 1.5 belső menet
Folyamati interfész
Magas nyomású oldal: flange méret (nemzeti, vegyi szabványok végrehajtása)
NP sorozat: DN25 DN40 DN50 DN80 DN100
PN2.5 PN6 PN10 PN16 PN25 PN40
Class sorozat: 1 hüvelyk, 1,5 hüvelyk, 2 hüvelyk, 3 hüvelyk, 4 hüvelyk
150lb、300lb
Alacsony nyomású oldal: 1/4-18NPT kónusz cső belső menet
"Tin" csatlakozó: M20 × 1,5 külső menet és hátsó hegesztett nyomásvezető cső
"Belek" betűalakú csatlakozó: 1/2-14NPT kónusz cső belső menet
1/2-14NPT nyomáshúzó átmeneti fej és hátsó hegesztett nyomáshúzó cső
Folyamati csatlakozók
A folyamat elszigetelő membrán: 316L rozsdamentes acél, Hashtag ötvözet C (a behelyező cső nincs ez az opció), Tantal (a behelyező cső nincs ez az opció).
Kizáró/kipufogó szelep
316 rozsdamentes acél
Process flanges és csatlakozók
316 rozsdamentes acél
363G típusú folyamati csatlakozók
Flanges folyamati interfész (adó magas nyomású oldala)
A folyamatfilm, beleértve a folyamatlap érintkezési felületét
316L rozsdamentes acél, Hashtag ötvözet C vagy tantalum
Elnyúlt rész
316 rozsdamentes acél
Csarnak telepítése
Horganyzott szénacél vagy rozsdamentes acél
Alacsony feszültségű oldali folyamat csatlakozása (transzformátor alacsony feszültségű oldala)
Izolációs film
316L rozsdamentes acél
Alacsony nyomású oldali flanges és csatlakozók
316 rozsdamentes acél
Nem csatlakozó folyadékok
Elektronikus ház
Alúmínium IP65
bevonat
Spray művészet
O-gyűrű fedél
Nitril gumi
• MEMS monokristályos szilícium nagy pontosságú nyomásérzékelő
• Gyors reagálás, nagy stabilitás
A mérési pontosság 0,2% FS
• Maximális távolságarány 10:1
• Dupla túlterhelési védelem
• Szabványos HART busz kommunikációs mód
• Tökéletes öndiagnosztikai és távkommunikációs funkciók
• Visszafényes folyékony kristályos kijelző
• 360°-os forgatóképernyő
• Könnyű helyi tisztítási funkció
• Kényelmes helyszíni nulla pont és teljes pont beállítás
• Kényelmes helyi áramkörök ellenőrzése
