Nagyfrekvenciás lézeres távolságmérő érzékelő DOB-TLS/L1- Fornitore globale

A Jiangsu tartomány, Nanjing, Xiangwan kerület, Zhongfu keleti út, 199, Zilkin (Xiangwan) technológiai vállalkozói kül?nleges k?z?sség, A5 épület

I. Áttekintés

Alapvető funkciók bemutatása

Beállítható távolság, max. 40 méter

3 cm abszolút pontosság (5 cm abszolút pontosság gyenge tükröződéssel, 7 cm abszolút pontosság rendkívül gyenge tükröződéssel)

Digitális cső valós idejű mérési eredmények megjelenítése

LED állapotjelző

4-20mA analóg kimenet

100Hz mérési frekvencia

2 csatornás relé kimenet (NPN/PNP támogatás), függetlenül beállítható a küszöbérték

Távolság mérése

Alapvető paraméterek beállítása

Több mód támogatja a különböző alkalmazási forgatókönyveket

RS485 interfész, Modbus RTU protokoll támogatása (opcionális)


Elektronikus paraméterek

1)Korlátérték, antipoláris védelem rövidzáróvédelemmel rendelkező áramkörben: maximális8 A.

2)MertTLS-xxxx：UV > 15 V.

3)Nem lehet alacsonyabb vagy meghaladniUVTolerancia.

4)Nincs terhelés.

Teljesítmény

Méréstartomány	0-5M, 0-10M, 0-15M, 0-20M, 0-30M
Objektumok mérése	Természetes tárgyak
Felbontás	1 mm-es
Pontosság	Pontosság1,5 mm + d 0,5‰

√ Beállítható távolság, maximális30Mi

√ A digitális cső valós idejű mérési eredményeket mutat

√LED-ekÁllapot mutató

√ feszültség szimulációs kimenet

√ túllépő relé kimenet (támogatás)NPN és PNP）

√ Távolság mérése

√ Alapvető paraméterek beállítása

√az RS485Interfész, támogatásModbu RTU-tmegállapodás.

frekvencia	5 Hz-es，10 Hz, 20 Hz, 30 Hz
Kimeneti idő	≥4 ms₆₎
Fényforrás	Vörös lézer
Lézer osztály	1 (IEC 60825-1:2014, EN 60825-1:2014)₇₎
Tipikus optikai távolság ()	15 mm x 15 mm (10 m)
Egyéb funkciók	Beállítható csúszó átlag: gyors/Lassan!,Váltási mód: távolsági objektum(a)Tanítható, parametrizálható és fordítható digitális kimenet,Állítható késleltetés,Tutorialis, parametrizálható, visszafordítható analóg kimenet,Többfunkciós bemenet: a lézer kikapcsolása/外部示教/Letiltása,A kijelző bezárása,Gyári beállítások helyreállítása,Felhasználói felület zárása
A lézer átlagos élettartama25℃ esetén)	100 000 óra

1)Megfelel1 σ.

2) 6% . .. 90%tükröződési arány.

3)Az átlag beállításaitól függően: gyors/Lassan!.

4) 90%tükröződési arány.

5)Az objektumok oldalról történő bevezetése a mérési tartományba.

6)A mérési tartományon belül folyamatos változás a tárgytól való távolságban.

7)Hullámhossz:658 nm-esMaximális teljesítmény:120 mW-osImpulzus időtartama:2,5 ns-es• érintkezési arány:1/400.

Digitális kimenet
	mennyiség	1 _{1) 2) 3)}
	Típus	PNP，NPNVálasztható
	Maximális kimeneti áramÉn_{Az A}	≤100 mA
Analóg kimenet
	mennyiség	1
	Típus	feszültség/Áramkimenet opcionális
	feszültség/áram	0V-10V / 4mA-20mA,≤300Ω
	Felbontás	12 bites
Többfunkciós bemenet(MF)		1 _{x3) 4)}
Késés		10 mm-es. ..1000 mm-es

Interfész

Környezeti paraméterek

Működési környezeti hőmérséklet	–15 °Cs. .. +50°Cs
Tárolási környezeti hőmérséklet	–20 °Cs. .. +60°Cs
Maximális relatív levegőpáratartalom (nem kondenzációs)	≤85 %
Típus környezeti fényképesség	40 000 lx
Vibrációellenes	EN 60068-2-6, EN 60068-2-64 szabvány
Impaktállóság	EN 60068-2-27 szabvány

Használati utasítás

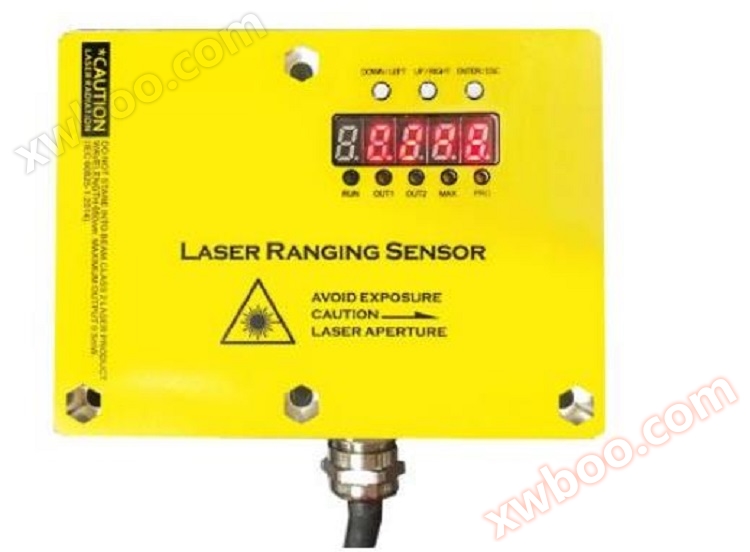

A termék felhasználói interakciós felülete elsősorban digitális cső,LED-ekLámpa és gomb összetétele. Digitális cső ésLED-ek

Lámpa a termékinformációk megjelenítéséhez, gomb a termékparaméterek módosításához

LED-ek

Ez a termék rendelkezik5 LED lámpa a termék alapállapotának megjelenítésére szolgál, a részletes leírás az alábbi táblázatban található.

név	szerep	Leírás
futás	A lézerérzékelő működési állapotának jelzése	A LED villogó jelzi, hogy a lézerérzékelő működik
Kifelé	A túllépő relé kimeneti állapotának jelzése	Ha túllépő esemény történik, a relé meghajtó kimenet,LED világítás; A fény kikapcsolódik, ha nincs túllépés
MAX	Megjelzi, hogy a mérési eredmény túllép-e a mérési tartományon	Ha a mérési eredmény meghaladja a mérési határt,Max fény
MIN	A mérési eredmény kisebb, mint0	Ha a mérési eredmény negatív,MIN fény
PRO	1. Jelzi, hogy jelenleg beállítási módban van 2. A termék rendellenességét jelzi	1. A felhasználó belép a konfigurációs felületre,A PRO lámpa mindig világos, a konfiguráció befejeződik a fő felület PRO lámpa kikapcsolása; 2. Ha a termék rendellenesPRO villogó fény

gombok

Ez a termék összesen3 fizikai gomb, rövid és hosszú nyomással virtuális hat gomb, fel, le, bal, jobb, megerősítés, vissza.

Fizikai gombok	Rövid nyomás	Hosszú nyomás	Helyszín
gombok1 (ENTER/ESC)	Megerősítés	Vissza	Legbal oldal
gombok2 (Fel/Bal)	Felső	Balra	Közép
gombok3. Lefelé/jobbra	Alsó	Jobbra!	Legjobb oldal

Megjegyzés:

1. A gomb lenyomása és elengedése után a megfelelő esemény elindítódik

2. Rövid nyomás az ujjal.0,2-0,5 másodperc, majd engedje el; A hosszú nyomás azt jelenti, hogy nyomja meg több mint 0,5 másodpercet, majd engedje el.

Digitális cső

Ez a termék rendelkezik5 8 szakaszú digitális cső, mint kijelző interfész, a digitális cső megjelenítheti a számokat és az angol betűket, és a gombokkal együttműködve teljesítheti a termékinformációk megjelenítését és a paraméterek beállítását. Lásd az A. függeléket a digitális csövek megjelenítésére.

ábrák1 bemutatja a termék alapvető felületi működési folyamatát.

Alapértelmezés szerint a termék bekapcsolása után a fő felületbe lép, és valós idejben megjeleníti az aktuális mérési eredményeket. Ha megnyomjaENTER-kor lépjen be a menü kiválasztási felületre; A menü kiválasztási felületen a felfelé-le billentyűkkel váltsa az almanyut, és nyomja meg az ENTER billentyűt a megfelelő almanyu felületre. Nyomja meg az ESC gombot a menü kiválasztási felületén, hogy visszatérjen a fő felületre.

A menü felületén a paraméterek módosítása után nyomja megAz ENTER vagy az ESC visszatér a menü kiválasztási felületre (ha az ENTER megnyomása a módosítások mentésére, ha az ESC megnyomása a módosítások visszavonására).


Fő felület

UramA felület megjeleníti a felületet a mérési eredményekhez, az aktuális mérési eredmények megjelenítése, méter, tizedespont utánHárom.

A fő felület alapértelmezett megjelenítése, nyomja megENTER Váltás a menü kiválasztási felületre. A menü kiválasztási felületén nyomja meg az ESC-t a fő felülethez.

Zero helyesbítés

A menü kiválasztási felületén felfelé-le billentyűvel válassza kiCALIB， Nyomja meg az ENTER billentyűt, hogy a nulla helyesbítési felület. Ebben az esetben a felület megjeleníti a korrigált adatokat, és a kalibrációs értékek kiigazításával a felület valós idejben frissíti a korrigált adatokat.

A termék rögzítése a vizsgálati vezetőpályára egy meghatározott távolságra (pl.1 m) Az akadályok elhelyezése. A kalibrációs értékek módosítása a bal és felfelé gombokkal úgy teszi, hogy a felület ugyanazt az adatokat jelenítse meg, mint a tényleges távolság (például 1 méter). Fel-le gomb növeli vagy csökkenti a kalibrálási értéket; A bal és jobb gomb módosítja a kalibrációs értékek növelését vagy csökkentését, és a módosított számok villogással jelzik.

A korrekció befejezése után nyomja megAz ENTER jelzi az aktuálisan a korrekcióhoz használt adatokat. Ebben az esetben a felfelé, le, bal és jobb gombokkal is módosítható a korrekciós adatok, ugyanaz a módszer. Újra nyomja meg az ENTER gombot, hogy befejezze a nulla helyesbítést; Ha megnyomja az ESC-t, visszavonja a módosítást, és visszatér a menü kiválasztási felületére.

Mintavételi mód beállítása

A különböző alkalmazási forgatókönyvek kezelésére a termék támogatja az alábbiakat:Négy mintavételi mód.

A lassú mód a stationális tárgyaktól való távolság pontos mérésére szolgál, amely magas pontossággal és lassabb reagálási sebességgel jár; A gyors mód gyorsan mozgó tárgyak mérésére szolgál, és a gyors reagálás és a csökkent mérési pontosság jellemzi.

Mintavételi mód	Adatvételi gyakoriság	Használt adatok számítása
Lassú (1. lassú)	5 Hz-es	8
Normális (2. Normális)	10 Hz-es	8
Gyors1. (3.FST1)	20 Hz-es	4
Gyors2. (4. FST2)	30 Hz-es	2

Mintavételi mód leírása

munkamód beállítása

Ez a termék támogatja a relék túllépő riasztási kimenetet. Állítsa be a termék megfelelő működésének terjedelmét a munkamód beállításával; Ha a mérési eredmények túllépnek a normális tartományon, a relé mozgását hajtja végre.

munkamód	Normális tartomány alsó határa	Normális tartomány felső határa
Modus1 (1.mod1)	0	Korlátértékek3 (korlát)
Modus2. mód (2.mod2)	Korlátértékek2 (korlát)	Korlátértékek3 (korlát)
Modus3. mód (3.mod3)	(korlát1+korlát2)/2	(korlát2+korlát3)/2

A munkamód leírása


A menü kiválasztási felületen válassza ki a munkamód beállítási felületet, válassza ki a kívánt munkamódot a Fel-le gombbal, nyomja megENTER megerősíti a módosítást. Ha a módosítást vissza szeretné vonni, nyomja meg az ESC gombot, hogy közvetlenül visszatérjen a menü kiválasztási felületére.

Megjegyzés: 1. Limit1, Limit2 és Limit3 a kisebbtől a nagy sorrendben kell beállítani, Limit3 a legnagyobb, Limit1 a legkisebb

Ha a limit1, limit2 és limit3 nem a kisebbtől a nagyobba történő sorrendben van beállítva, a tartomány kiszámításakor újra rendezik

Korlátértékek beállítása

HonnanMenü kiválasztási felület Válassza be a határértékek beállítási felület, vanHárom határérték-paraméter beállítható, hogy a munkamód alapján eldöntse, melyik határérték-paramétereket kell beállítani.

A határértékek beállítása két fázisra oszlik: az első értékek kiválasztási fázisa és a finomítási fázis.

A kezdeti értékek kiválasztásának fázisa

A határértékek három forrásból érhetők el: rendszerkonfiguráció, aktuális mérési eredmény, nulla

A menüből válassza ki a felületet, és lépjen be a határértékek beállítási felületre, amely megjeleníti az aktuális mérési eredményeket. Közvetlenül nyomja megENTER， Válassza ki a rendszerkonfigurációt a finomítás kezdeti értékeként, és lépjen be a finomítási fázisba; Nyomja meg a felső gombot (vagy a bal gombot), hogy az aktuális mérési eredmény legyen a finomítás kezdeti értéke, és a finomítási fázisba lépjen; Nyomja meg az alábbi gombot (vagy a jobb gombot), hogy a nulla legyen a finomítás kezdeti értéke, és lépjen a finomítási fázisba.

Finomítási fázis

A határértékek finomítási fázisában a felfelé-le gomb segítségével módosítsa a határméretet, a bal-jobb gomb segítségével módosítsa a finomított amplitúrát.

A finomítás befejezése után nyomja megENTER A módosítások mentése és a menü kiválasztási felületének visszatérése. Nyomja meg az ESC gombot, hogy visszatérjen a menü kiválasztási felületéhez. Ha még mindig határértékeket kell beállítani, nyomja meg az ENTER-t a menü kiválasztásában, hogy újra eljusson az eredeti értékek kiválasztásához, és végezze a következő műveletet.

Távolság beállítása

A termék különböző méreteket állíthat be az igények szerint. A jelenlegi támogatás mértéke 1m, 3m, 5m, 10m, 15m, 20m és 30m. Az analóg kimenet teljes mértékben 10V kimenetnek felel meg, az 0m pedig 0V kimenetnek felel meg.

A menü kiválasztási felületén válassza ki az Enter tartománybeállítási felületet, és válassza ki a különböző tartományt a Fel-le gombbal. Nyomja megENTER A módosítások mentése és a menü kiválasztási felületének visszatérése; Nyomja meg az ESC gombot a módosítás visszavonásához, és térjen vissza a menü kiválasztási felületére.

Gyári beállítások helyreállítása

A menü kiválasztási felület válassza ki a helyreállítás gyári beállítások felület, a Fel-le gombVáltás az igen és a nem között. Az ENTER megnyomása a gyári alapértelmezett konfiguráció helyreállításához és a menü kiválasztási felülethez való visszatéréshez, ha igen; Az ENTER vagy az ESC megnyomása közvetlenül visszatér a menü kiválasztási felületre, ha nem választott.

Gyors indulás

Az alábbi lépésekkel gyorsan megkaphatja a terméket.

1. Távolság beállítása

2. Zero kalibráció

3. Mintavételi mód beállítása

4. A munkamód és a határértékek beállítása

5. A feszültség teszt szimulációs kimenetek és a relé meghajtó kimenetek telepítése

Lézeres távolságmérő érzékelő alkalmazások:

● Mérje meg a különböző lemezek hosszúságát, szélességét, vastagságát és helyét, például acéllemezek, középlemezek, gumilemezek, műanyaglemezek stb.

● A tömeges szilárd anyagok, folyadékok, korrózióvédő anyagok és sugárzó tárgyak pontos helyének mérése különböző tartályokban és nagy tartályokban

• A különböző mozgások során, különösen a pályán mozgó tárgyak, mint például a daruk és a pályaszállítók helyének mérése

● Híd statikus hajlékosság online (vezeték nélküli) felügyeleti rendszer

● alagút teljes deformáció online (vezeték nélküli) felügyeleti rendszer, alagút kulcspont deformáció online (vezeték nélküli) felügyeleti rendszer

• Egyensúlyú ellenőrzési rendszer

• vastagság méret ellenőrzési rendszer

● Bányák liftje, nagy hidraulikus dugattyú magasságfelügyelet, helymeghatározási felügyeleti rendszer
